医用中心供氧系统的构造

点击:发布日期:2023-5-8
今天来介绍一下医用中心供氧系统的构造组成:
(1)中心供氧系统主要由中心供氧站、管道、阀门及终端送氧插头等组成。
(2)中心供氧站为集中存放医院氧气气源的建筑物。供氧方式有:氧气瓶组供氧、液氧供氧、制氧机供氧或联合供氧。氧气瓶组供氧由高压氧气瓶、汇流排、减压装置、管道及报警装置和阀(或释压阀)等组成。液氧供氧由液氧罐、汽化器、减压装置、管道及报警装置等组成。制氧机供氧由制氧机、储气装置、管道及报警装置等组成。
(3)汇流排由适当数量的氧气瓶、管道、过滤器、阀门、减压装置、仪表和切换装置等器件组成。
(4)终端由接头插座,可氧气在、湿化吸入器、麻醉机和呼吸机等器械的气体插头组成。
下面是2019年中心供氧系统主要参数参照表:
1、中心供氧站(供氧源),亦可配装制氧机、液氧罐。根据供氧需求可用 2-10只瓶组成甲、乙两组汇流排,配自动(亦可手动)切换控制、报警装置。一组工作、一组
备用,自动报警、自动切换。
2、管道及稳定装置
氧气经供氧站一减压后输送在管道中压力至终端压力为0.1~0.5Mpa(可调)。能员吸氧和启动型号的呼吸机、麻醉机、高压氧舱等吸氧器具的需要。
3、氧气终端

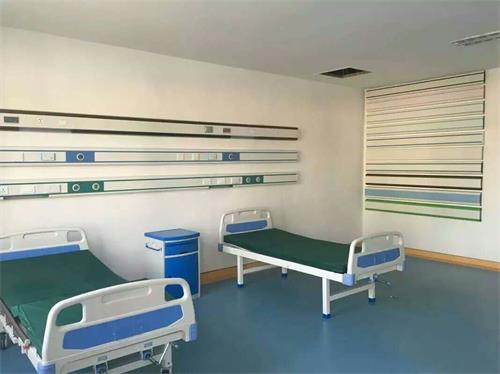

目前正在采用的有盒式,隐形式、移动式、组合式等形式的终端,以组合式终端较为普遍。它由铝合金或其它金属板做成设备带,可配装多种气源插孔及传呼、电源、照明灯等所需要的功能器件。适用、美观。也可将终端设备在配气机及室塔上。
4、氧压监测
可在值班室、站安装氧压监测表、流量计。以监测氧气终端压力和供氧量,以供氧系统正常运行。
5、参数
(1)供氧量 40m3/h,日供量不少70瓶。
(2)终端输出压力为 0.1-0.5Mpa(可调)。

(3)系统小时泄漏率小于0.2。


医用中心供氧系统设备如何连续稳定供氧,需要做到下面几点。关于中心供氧系统的使用不知道大家都有哪些了解,来看看我们的介绍吧,中心供氧系统是医院的必备的设施,连续不断的供氧才是设备的主要功能,医院里连续供氧是必须的,这样才能在使用的时候不受阻碍,但是你知道连续稳定供氧的方法有哪些吗?下面我们分解每一结构需要哪些注意的地方,才能连续稳定的供氧。
氧源
氧气质量要国家现行的医用氧标准与版《医用分子筛制氧设备通用技术规范》的要求,氧气纯度≥90;水分含量≤0107g/m3;一氧化碳和二氧化碳含量等关键指标符合检验要求。制氧站建设必须符合《医用中心供氧系统通用技术条件》的行业规范。通过空气制氧的机房要有良好的空气源品质,空气源进口应位于污染物少的地方。氧源需要注意的参数,才能供氧。
减压
制氧站直接输送到主管道里的氧气一般会比使用科室用到的氧气压力要高,一般在0.6-1.0MPa。输入主管道氧压要保持恒定。制氧站如果是通过制氧机制氧,制氧机制的痒压力低,要通过增压机增加氧压;如果是通过液氧灌中液氧气化所的氧气压力比较高,要通过减压表降压输入主管道。主管道输入到使用科室后还要通过二级减压阀将压力降到0.35-0.6MPa这时氧气通过终端可以正常使用。
为每层楼氧气压力的稳定,可在每层楼的支管道上还安装有氧气二级减压箱,以每层楼氧气压力不低于0.35Mpa,从而进行连续稳定的供氧。采用二级减压装置既减少管路的压力损失,又可病人吸氧的。以防系统发生故障时不会把高压氧气引入病房,病人吸氧的。设备内管路使用俩路设计,一路使用,一路备用,一旦出现故障可关闭正在使用的,打开备用的即可持续稳定地供氧。
二级减压箱技术参数:减压后出口压力0.4Mpa;进口压力0.65Mpa;出口流量≥20m3/h。二级稳压箱注意的参数,才能稳定的供氧
监视装置:使用科室有人值班的地方设置一压力监视装置,实时监测系统使用情况。
氧气输送管道:氧气输送管道是将制氧站的氧气输送到使用科室的渠道,供氧管道可以明装,也可以隐蔽安装在管井内,但应避开热力、燃气及强电。氧气输送会有压力损失,但必须控制系统压力损失不得超过10。
报警装置
(1)当汇流排压力低于规定值时,一级自动切换控制箱与报警箱配合工作可实现二组汇流排之间自动切换,同时报警箱发出声光信号提醒值班人员更换已用完的氧气瓶。
(2)当送往病房大楼的氧气压力出现异常超出规定值时,报警箱也会发出声光报警信号,提醒有关人员及时检查抢修。
输送管道
医用气体集中供氧管路中通常采用铜管、铝管和不锈钢管。铝材优点价格,且氧化铝有强的保护性能,所以铝材在氧气中不易氧化。不锈钢优点氧化性能小,强度高。紫铜管优点价格适中,焊接性能强,有机械强度延展性好。输送管道需要注意的参数,才能稳定的供氧
供氧系统需要定期的维护才能连续稳定供氧
中心供氧系统的维护一般是由该系统的厂家进行维护的。经常常见的维护问题有气源终端插拔失灵、维修阀门漏气、气源终端漏气、管路漏气、压缩机故障、制氧机故障等等。因此选择一个售后服务好质量过硬的厂商尤为必要。系统的压力表、阀执行每年强检,还应准备一套备用。每年进行一次气密性检查,特别是管道螺纹连接和焊接处。发现系统漏气或调压器、压力表、防爆装置损坏及异常现象时,应立即修复或更换。
中心供氧系统建筑物的间隔在消防规范未有明确规定,设计中参考了燃气汽化站的防火间距。近制氧机在一些医院中也有使用,但应有较好的维护治理水平。
